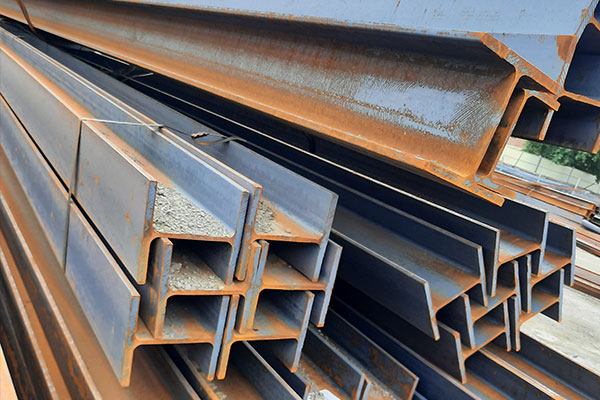

تیرآهن بال پهن
تیرآهن های بال پهن به طور معمول در طول 12 متر تولید می شوند اما به طور کلی طول آن می تواند بین 8 تا 16 متر باشد.
تیرآهن هاش در سایز های 100 تا 1000 میلیمتر تولید می شوند.
این نوع تیرآهن در گریدهای ST44، ST37 و ST52 و طبق استاندارهای TDP:STN 420135، DIN 1025، EN10163_3، EN 1003400، Euronorm 53_62 تولید و عرضه می گردند.
انواع تیرآهن هاش:
تیرآهن های بال پهن یا همان هاش دارای سه نوع سبک ، سنگین و فوق سنگین می باشند که هر کدام با نماد های زیر نمایش داده می شوند:
– تیرآهن هاش سبک : HEA یا IPBL
– تیرآهن هاش سنگین : HEB یا IPBV
– تیرآهن هاش فوق سنگین : HEM
کاربرد تیرآهن بال پهن (هاش):
تیرآهن بال پهن دارای کاربرد های مختلفی در ساختمان سازی، سد سازی، پل سازی و سایر صنایع هستند. به طور کلی د ر سازه هایی که نیاز به مقاومت بالاتری دارد مورد استفاده قرار می گیرند زیرا به دلیل سطح مقطع پهن تری که دارا می باشند، تنش های کمتری را منتقل می کنند. به همین سبب کاربرد چشمگیری در ساختمان های ضد زلزله ایفا می کنند. خرید تیرآهن بال پهن
هاش اروپایی و موارد استفاده از آن:
بخش عمده ای از تیرآهن های بال پهن بازار را، هاش های وارداتی تامین می کنند. تیرآهن های هاش وارداتی، روسی، اروپایی، ترکیه ای و کره ای در سایزهای مختلف جهت مصارف خاص تری مورد استفاده قرار می گیرند از جمله موارد زیر:
– صنایع سنگین و صنایع فلزی
– ساخت اسکلت های دقیق در پروژه های عمرانی
– پل سازی
– ساخت تناژهای بالای صنعتی
آشنایی با تیرآهن لانه زنبوری ، مزایا و معایب آن
سایزهای مختلف هاش چگونه نامگذاری می شوند؟
برای نمایش و نام گذاری هاش مانند تیراهن معمولی از ارتفاع آنها به سانتی متر استفاده می شود. به طور مثال منظور از هاش 20 ، تیرآهن بال پهن می باشد بع ارتفاع 20 سانتی متر. در نقشه ها نیز از علامت اختصاری در منار ارتفاع هاش، برای نام گذاری آن استفاده می شود، به طور مثال : تیرآهن بال پهن سبک 20 : HEA20
فرآیند تولید تیرآهن بال پهن:
اصلی ترین مرحله در تولید هاش نز مانند تیرآهن معمولی نورد گرم می باشد اما لزوم زمان بیشتر و تجهیزات دقیق تر برای تولید هاش احتیاج است تا تمام طول محصول یکنواخت بوده و کیفیت قابل توجهی داشته باشد، به همین سبب قیمت تیرآهن هاش از تیرآهن معمولی بالاتر است. برای تولید تیرآهن بال پهن شمش ها وارد کوره شده و بعد از رسیدن به دمای 1100 درجه سانتی گراد از غلتک های مربوط عبور کرده و از عبور از ایستگاه های چند مرحلع ای ، ضمن شکل گیری فشار قابل توجهی نیر بر آن تحمیل می شود. پس از انجام فرآیند کاهش ضخامت بال و لبه ها ، سایزینگ نهایی صورت می گیرد. فروش تیرآهن بال پهن
تفاوت تیرآهن و هاش:
همانطور که ذکر شد تیرآهن هاش نسبت به تیرآهن معمولی دارای سطح مقطع پهن تری می باشد در نتیجه مقاومت بالاتری دارد و تنش کمتری را منتقل می کند. تیرآهن های هاش برای طول 100 متر کاربرد دارد اما از تیرآهن های IPE تنها تا طول 30 متر می توان استفاده کرد. تیرآهن هاش همچنین به دلیل مقاومت بالاتر جان تیرآهن نسبت به تیرآهن معمولی، مقاومت بالاتری در برابر نیروهای برشی و لنگر خمشی را دارا می باشد. سطح مقطع پهن تر تیرآهن بال پهن این مزیت را ایجاد می کند که برای استفاده به عنوان ستون و تکیه گاه عمودی گزینه مناسب تری نسبت به تیرآهن معمولی باشد. تیراهن های معمولی به علت سهولت تولید و عرضه بیشتر ، دارای قیمت پایین تری نسبت به تیرآهن هاش هستند. قیمت تیرآهن بال پهن
با مطالعه مقاله فوق با انواع تیرآهن بال پهن ، کاربردهای آن و همچنین تفاوت آن نسبت به تیرآهن معمولی آشنا شدید. امیدواریم از این دانشنامه که توسط کارشناسان آلیاژ گستران تخیه گردیده رضایت داشته باشید. تولیدکننده تیرآهن بال پهن
انواع تیرآهن هاش
تیرآهن بال پهن یا تیرآهن هاش در دو نوع تیر آهن هاش سنگین و سبک تولید و عرضه می شود.
تیرآهن هاش سبک
به تیر آهن هاش سبک IPBL یا HEA گفته می شود. علت سبک بودن آن کمتر بودن وزن تیرآهن به دلیل کاهش ضخامت است.
تیرآهن هاش سنگین
تیر آهن هاش سنگین با نام IPBv یا HEB از دیگر انواع تیرآهن هاش بوده که ضخامت و وزن به مراتب بیشتری دارد. از این رو برای کارهای سنگین و صنایع حساس نظیر کشتی سازی کاربرد زیادی دارد. تیرآهن هاش فوق سنگین یا HEM نیز برای کارهای بسیار سنگین گزینه مناسبی است. هر چند کاربرد بسیار محدود و اندکی دارد.
کاربرد تیرآهن هاش
امروزه تیرآهن هاش در صنایع مختلف مورد استفاده قرار می گیرد. حوزه ساختمان سازی، صنایع پرفشار نظیر پل سازی، سد سازی و کشتی سازی از مهمترین کاربرد تیرآهن بال پهن است. ساختمان های صنعتی نظیر سوله، سازه های دریایی و سکوهای نفت و گاز نیز از دیگر کاربرد تیر آهن هاش می باشد.
تولید تیر آهن هاش
برای ساخت و تولید انواع تیرآهن هاش معمولاً از فولاد st37 و st52 استفاده می شود. تفاوت فولاد st37 و st52 سبب می شود تا در شرایط مختلف بتوان از تیر آهن مناسب استفاده کرد. فولاد st44 نیز از دیگر فولادهای به کار رفته در ساخت تیرآهن هاش است که کاربرد کمتری نسبت به st37 و st52 دارد. در ساخت تیرآهن بال پهن غالباً از استاندارد DIN 17100 استفاده می شود.
برای تولید تیر آهن هاش ابتدا شمش های فولادی ذوب می شوند. سپس در قالب های مخصوص قرار گرفته و با عبور از مراحل مختلف نورد، فرم دهی می شوند. سپس لبه ها و ضخامت تیر آهن بسته به مشخصات فنی موردنظر، اصلاح می شود. در نهایت ساخت تیر آهن هاش با سایزینگ نهایی به پایان می رسد.
