جدول اشتال نبشی

جدول اشتال، نقطه اوجی برای رسیدن به مقاصد طراحی پروفیل‌های ساختمان‌های فولادی است. در جدول اشتال نبشی، فواصل محورها، پارامترهای محور خمش و پارامترهای مربوط به سوراخ‌های بال مطرح می‌شود. یکی از چالش‌های بزرگ برای مهندسان و ناظران، محاسبه وزن نبشی است، در سال 1938، خانم مارتا اشنایدر، با انتشار یک کتاب از جداول اشتال محصولات فولادی، محاسبات فرمولی را برای مهندسان و پیمانکاران آسان کرد.نبشی بال مساوی

طبق نظر کاراشناسان آلیاژ گستران ملل

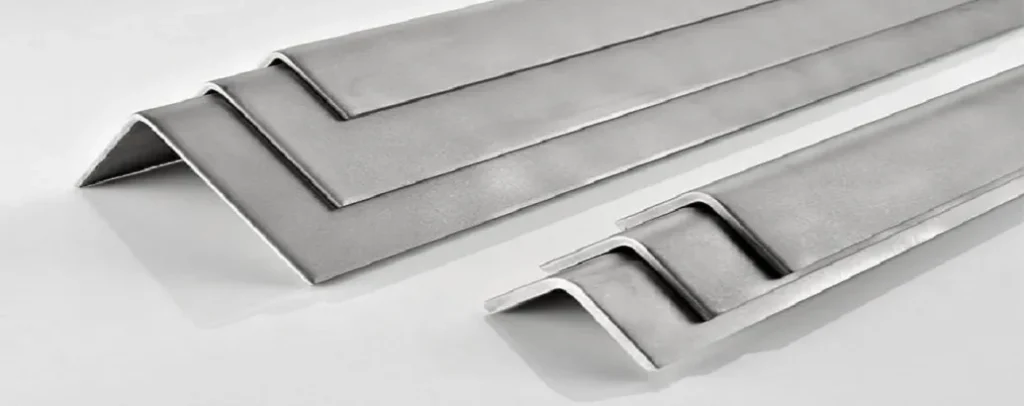

“جدول اشتال نبشی، مجموعه ای از اعداد و فرمول ها است که بر اساس فواصل محورها، گشتاور، سطح مقطع، وزن هر شاخه و… محاسبه و تدوین شده است. نبشی، از مقاطع فولادی پرکاربرد است که از دو بال عمود برهم به صورت L تولید شده است، اگر هر دو بال مساوی باشند، نبشی بال مساوی، و اگر نامساوی باشند، نبشی بال نامساوی نامیده می شود..نبشی بال مساوی

برخی از پارامترهای این دو جدول عبارتند از:

a*s= نمره نبشی بال مساوی

A*b*s= نمره نبشی بال مساوی

J= ممان اینرسی (لنگر دوم سطح)

w= گشتاور مقاوم برحسب cm3

i= شعاع ماند (ژیراسیون)

F= سطح مقطع

G= وزن واحد

V= نیروی برشی پلاستیکی
